उत्पाद अवलोकन

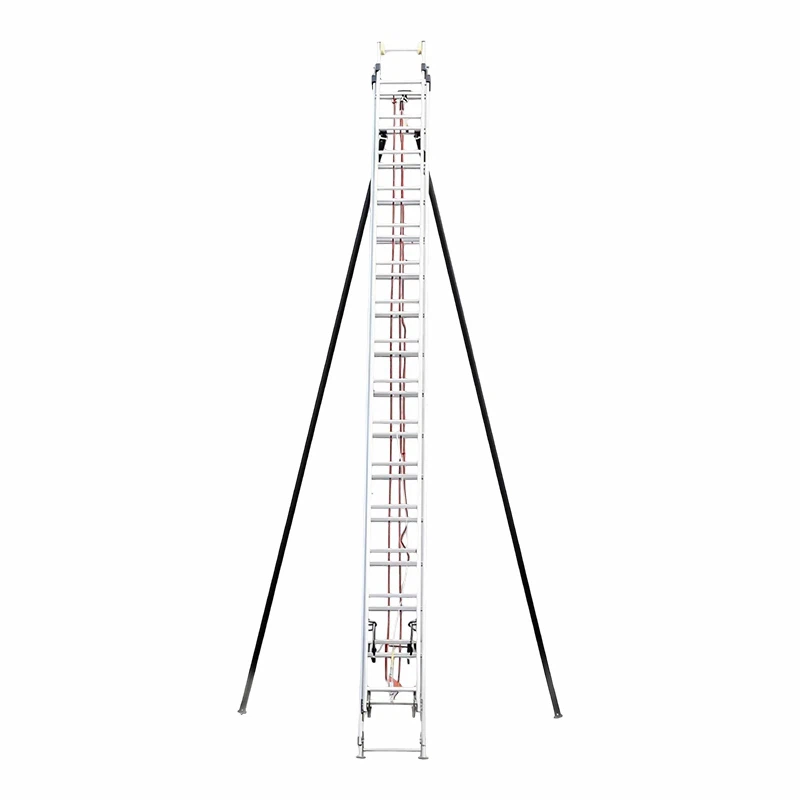

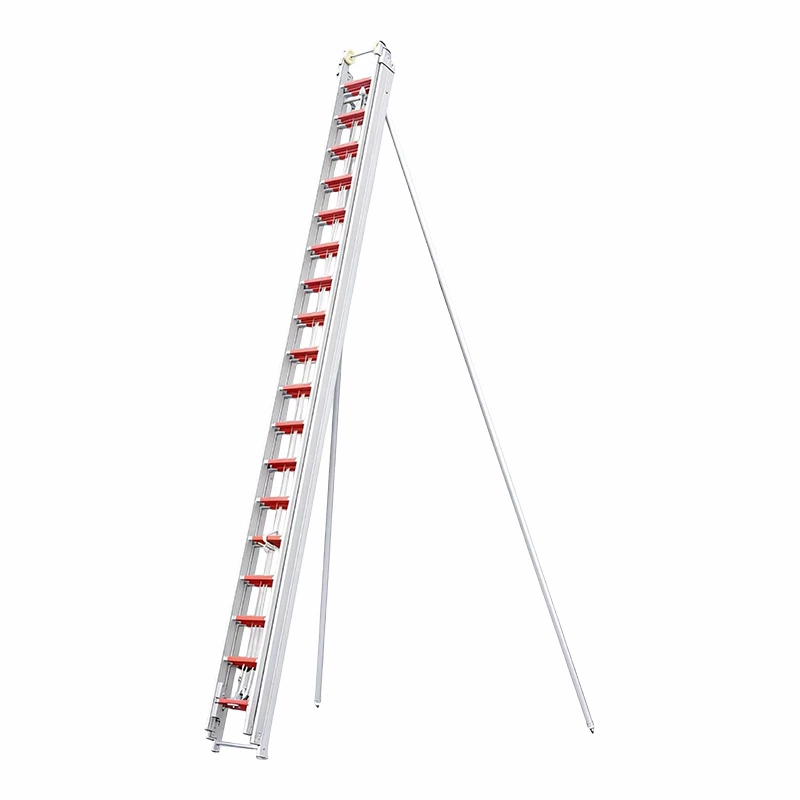

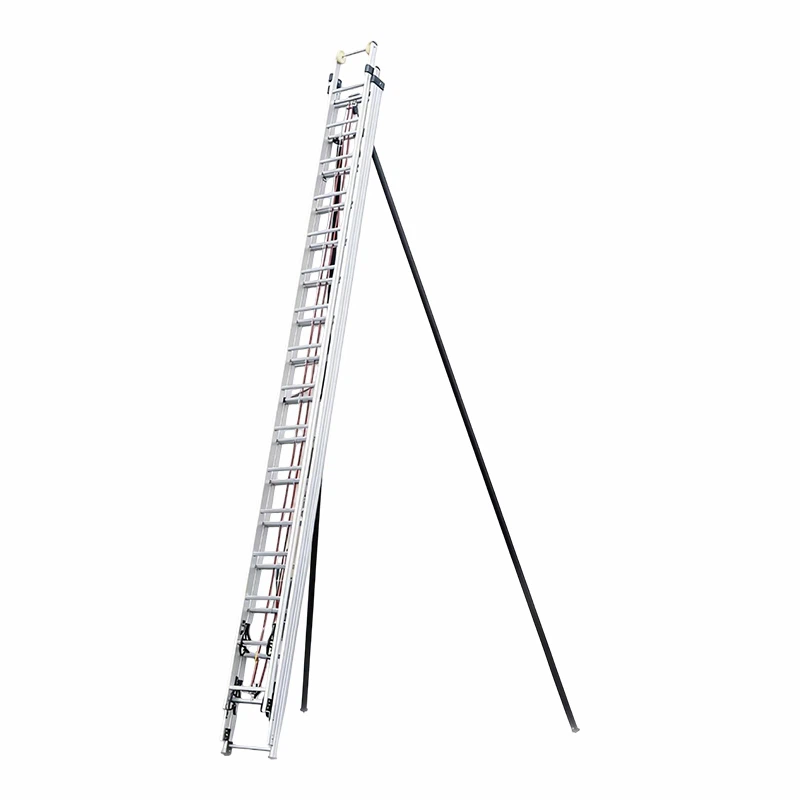

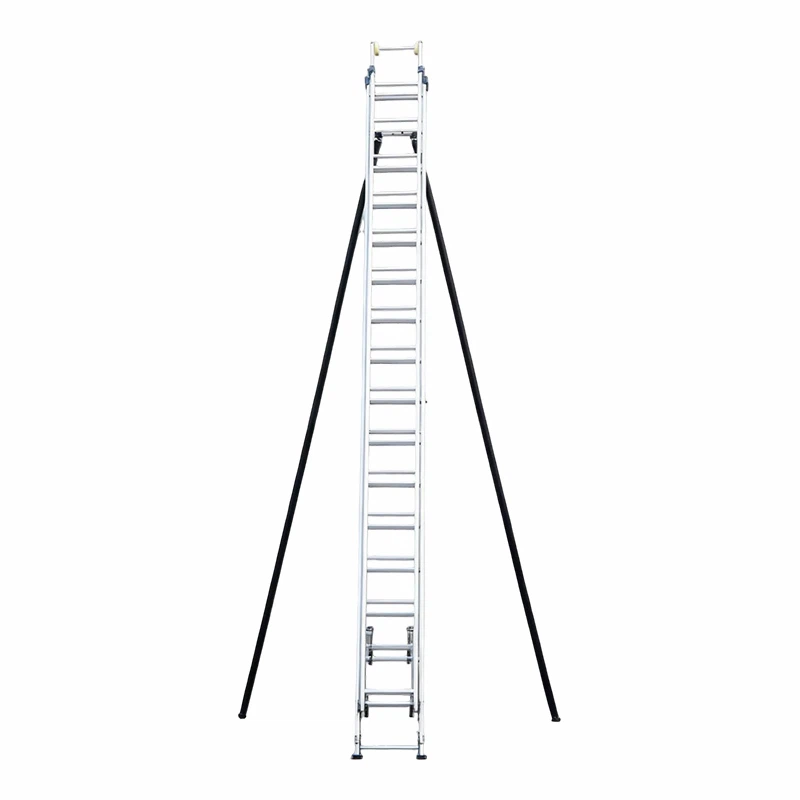

यह उत्पाद 15{1}}मीटर तीन-सेक्शन वाली अग्नि सीढ़ी है, जो कई मॉडलों में उपलब्ध है: टीएसएल15, टीएसएल15-ए, टीएसएल15-बी, टीएसएल15-सी, और टीएसएल15-डी। मुख्य बॉडी एल्यूमीनियम मिश्र धातु से बनी है, जबकि TSL15-B मॉडल एविएशन-ग्रेड एल्यूमीनियम मिश्र धातु का उपयोग करता है।
15 मीटर ट्रिपल एक्सटेंशन सीढ़ी XF137-2007 फायर लैडर मानक का अनुपालन करती है, इसने राष्ट्रीय अग्नि उपकरण गुणवत्ता पर्यवेक्षण और निरीक्षण केंद्र द्वारा प्रकार परीक्षण पास कर लिया है, और आपातकालीन प्रबंधन मंत्रालय के अग्नि उत्पाद अनुरूपता मूल्यांकन केंद्र से सीसीसी प्रमाणन प्राप्त किया है। सभी मॉडलों ने निरीक्षण पास कर लिया है।
बुनियादी पैरामीटर
प्रत्येक मॉडल की कार्यशील लंबाई ±0.3 मीटर की सहनशीलता के साथ 15 मीटर है।
सभी मॉडलों के लिए न्यूनतम सीढ़ी की चौड़ाई ±4 मिमी की सहनशीलता के साथ 350 मिमी है।
प्रत्येक मॉडल में एक समान स्वीकार्य वजन सहनशीलता होती है।
पायदान रिक्ति दो विशिष्टताओं में उपलब्ध है:
- टीएसएल15 और टीएसएल15-सी: 300 मिमी (±2 मिमी)
- टीएसएल15-ए, टीएसएल15-बी, और टीएसएल15-डी: 340 मिमी (±2 मिमी)
कुल वजन मॉडल के अनुसार भिन्न होता है:
- टीएसएल15: 86 किग्रा
- टीएसएल15-ए: 58 किग्रा
- टीएसएल15-बी: 54 किग्रा
- टीएसएल15-सी और टीएसएल15-डी: 68 किग्रा
पायदान और साइड रेल कसकर फिट होते हैं, कोई ढीलापन या जाम नहीं होता है। धातु के पायदान फिसलनरोधी हैं। सभी फास्टनरों को लंबवत रूप से संरेखित किया गया है और सुरक्षित रूप से कड़ा किया गया है, जिसमें कोई उभरे हुए नाखून के सिर, तेज किनारे या गड़गड़ाहट नहीं हैं।
रिवेट मजबूती से सुरक्षित हैं, और रिवेट हेड सपाट और अर्ध गोलाकार हैं। सीढ़ी की बाहरी सतह सुचारू रूप से पॉलिश की गई है और गड़गड़ाहट से मुक्त है।
सभी धातु भाग गैल्वेनाइज्ड हैं और गैर-प्रवाहकीय पेंट से लेपित हैं। कोटिंग समान रूप से लगाई जाती है, बिना किसी धब्बे या दाग के।
सहायक उपकरण विन्यास
साइड रेलें कोण गेज से सुसज्जित हैं जो सीढ़ी और जमीन के बीच के कोण को सटीक रूप से इंगित करती हैं।
सहायक पैर धातु से बने होते हैं और ऑपरेशन के दौरान स्थिर समर्थन प्रदान करते हैं। सीमित करने वाला उपकरण विश्वसनीय रूप से डिज़ाइन किया गया है और विस्तार और वापसी के दौरान ठीक से काम करता है।
15 मीटर ट्रिपल एक्सटेंशन सीढ़ी समर्थन छड़ों से सुसज्जित है जो स्थिर समर्थन सुनिश्चित करते हुए आधार खंडों पर सुरक्षित रूप से तय की गई हैं।
प्रदर्शन सूचक
क्षैतिज झुकने और पायदान झुकने के परीक्षणों के बाद, अवशिष्ट विरूपण अनुपात बेहद कम और मानक आवश्यकताओं से काफी नीचे रहता है।
पायदान और साइड रेल के बीच के कनेक्शन, साथ ही पायदान स्वयं, परीक्षण के दौरान विफलता के बिना कतरनी बलों का सामना कर सकते हैं।
वारपिंग परीक्षण के दौरान, सीढ़ी के सभी पैर जमीन के संपर्क में रहे।
सीढ़ी अनुभागों के मरोड़ कोण आवश्यक मानकों को पूरा करते हैं। सभी मॉडलों के आगे और पीछे के मरोड़ कोण निर्दिष्ट सीमा से अधिक नहीं होते हैं।
एक्सटेंशन स्लाइडिंग परीक्षण के दौरान, सीढ़ी के पैर परीक्षण की सतह पर नहीं हिले।
भार और प्रभाव प्रतिरोध
लोड परीक्षण के बाद, सिंगल सपोर्ट लेग और कनेक्टिंग फिटिंग में कोई ढीलापन, क्षति या विरूपण नहीं दिखा।
साइड प्लेटों की अधिकतम कैंटिलीवर झुकने की विकृति बेहद कम थी, जो मजबूत संरचनात्मक स्थिरता का संकेत देती है।
पार्श्व स्वे परीक्षण के बाद, अवशिष्ट विरूपण अनुपात मानक आवश्यकताओं से काफी नीचे रहा।
दोनों तरफ के समर्थन किसी भी कार्य ऊंचाई पर दूसरे और तीसरे सीढ़ी खंडों को एक साथ और स्थिर रूप से समर्थन देने में सक्षम थे। सुरक्षा परीक्षण के दौरान, सहायक पैर सीढ़ियों से बाहर की ओर नहीं बढ़े।
15 मीटर ट्रिपल एक्सटेंशन सीढ़ी ने अच्छा प्रभाव प्रतिरोध प्रदर्शित किया। परीक्षण के दौरान, सहायक पैर सामान्य रूप से कार्य कर रहे थे, और सहायक पैरों या पायदानों पर कोई महत्वपूर्ण विकृति या क्षति नहीं हुई।
